HDCP2.2に対応する4K HDMI2.0入力2系統を装備。小型・軽量ながら、Mix/Wipe/PinP/Keyerを備えた1M/Eスイッチャーとしてご利用いただけます。アップコンバータ、ダウンコンバータも内蔵し、設定不要で4KとHDの混在を可能にします。更にVer.2では、1台の4Kカメラの映像を切り出し拡大できる「ROI切り出し機能」やｅスポーツ等で必要な240pまでのハイフレーム処理に対応しました。
A-PRO-1 主な仕様
[ 入力端子 ]
MAIN IN
| 端子 | HDMI Type A コネクタ |
|---|---|
| 規格 | HDMI2.0 (18Gbps), HDCP2.2 / 1.4 |
| 映像フォーマット | 3840x2160 / 60p / 59.94p / 50p / 30p / 29.97p / 25p / 24p / 23.98p 1920x1080 / 240p / 239.76p / 200p / 144p / 120p / 119.88p / 100p / 60p / 59.94p / 50p / 30p / 29.97p / 25p / 24p / 23.98p 1280x720 / 60p / 59.94p / 50p / 30p / 29.97p / 25p / 24p / 23.98p 720x480 / 60p / 59.94p (16:9) 720x576 / 50p (16:9) |
| カラーフォーマット | 12bit YCC4:2:2, 8bit YCC / RGB4:4:4, 8bit YCC4:2:0 |
| 音声フォーマット | リニアPCM, 16～24bit, 44.1～96kHz, 2～8ch |
SUB IN
| 端子 | HDMI Type A コネクタ |
|---|---|
| 規格 | HDMI2.0 (18Gbps), HDCP2.2 / 1.4 |
| 映像フォーマット | 3840x2160 / 60p / 59.94p / 50p / 30p / 29.97p / 25p / 24p / 23.98p 1920x1080 / 240p / 239.76p / 200p / 144p / 120p / 119.88p / 100p / 60p / 59.94p / 50p / 30p / 29.97p / 25p / 24p / 23.98p 1280x720 / 60p / 59.94p / 50p / 30p / 29.97p / 25p / 24p / 23.98p 720x480 / 60p / 59.94p (16:9) 720x576 / 50p (16:9) |
| カラーフォーマット | 12bit YCC4:2:2, 8bit YCC / RGB4:4:4, 8bit YCC4:2:0 |
| 音声フォーマット | リニアPCM, 16～24bit, 44.1～96kHz, 2～8ch |
[ 出力端子 ]
MAIN OUT
| 端子 | HDMI Type A コネクタ |
|---|---|
| 規格 | HDMI2.0 (18Gbps), HDCP2.2 / 1.4 |
| 映像フォーマット | 3840x2160 / 60p / 59.94p / 50p / 30p / 29.97p / 25p / 24p / 23.98p 1920x1080 / 240p / 239.76p / 200p / 120p / 119.88p / 100p / 60p / 59.94p / 50p / 30p / 29.97p / 25p / 60i / 59.94i / 50i |
| カラーフォーマット | 12bit YCC4:2:2, 8bit YCC / RGB4:4:4, 8bit YCC4:2:0 |
| 音声フォーマット | リニアPCM, 24bit, 48kHz, 2～8ch |
SUB OUT
| 端子 | HDMI Type A コネクタ |
|---|---|
| 規格 | HDMI2.0 (18Gbps), HDCP2.2 / 1.4 |
| 映像フォーマット | 3840x2160 / 60p / 59.94p / 50p / 30p / 29.97p / 25p / 24p / 23.98p 1920x1080 / 240p / 239.76p / 200p / 120p / 119.88p / 100p / 60p / 59.94p / 50p / 30p / 29.97p / 25p / 60i / 59.94i / 50i |
| カラーフォーマット | 12bit YCC4:2:2, 8bit YCC / RGB4:4:4, 8bit YCC4:2:0 |
| 音声フォーマット | リニアPCM, 24bit, 48kHz, 2～8ch |
[ その他端子 ]
| USB2.0 | 端子：USB Type C コネクタ 規格：USB 2.0 Full Speed (FS) |
|---|---|
| LAN | 端子：RJ45 規格：10 / 100 / 1000Base-T TELNET(リモート), UDP(連動), FTP(静止画), SNMP(トラップ), SNTP(時刻) |
| DC IN | 端子：スクリューロック付き DCジャック 入力電圧：9～18V 消費電力：24W |
※USBはリモート制御とアップデート用途になります。映像、音声の入出力には対応していません。
[ その他 ]
| 外形寸法 | 158 ( 幅) x 147 ( 奥行) x 51 ( 高さ) mm |
|---|---|
| 質量 | 750g (ACアダプタを除く) |
| 動作温度 | +0 ～ +40℃ |
| 同梱品 | ACアダプタ、スタートアップマニュアル |
※ 製品の仕様および外観は、改良のため予告なく変更することがあります。

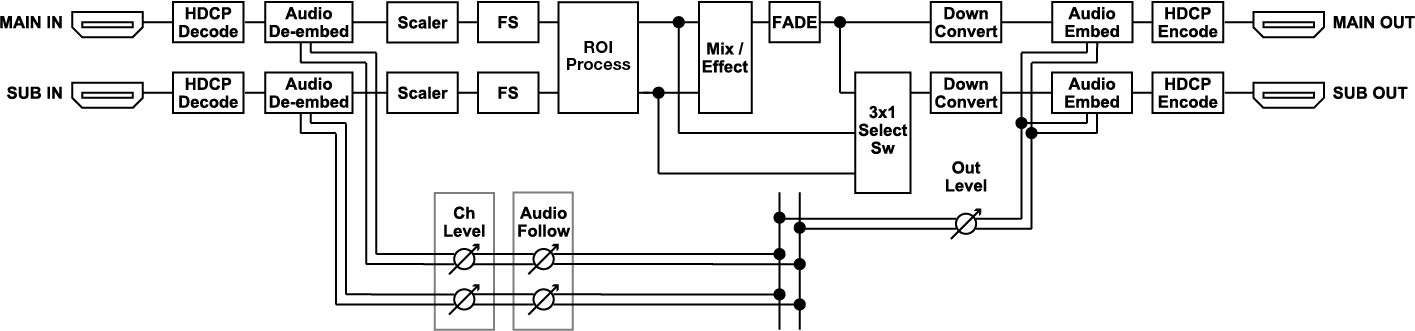

ブロック図
サイズ
外観及びスペックは予告なく変更する場合があります。
